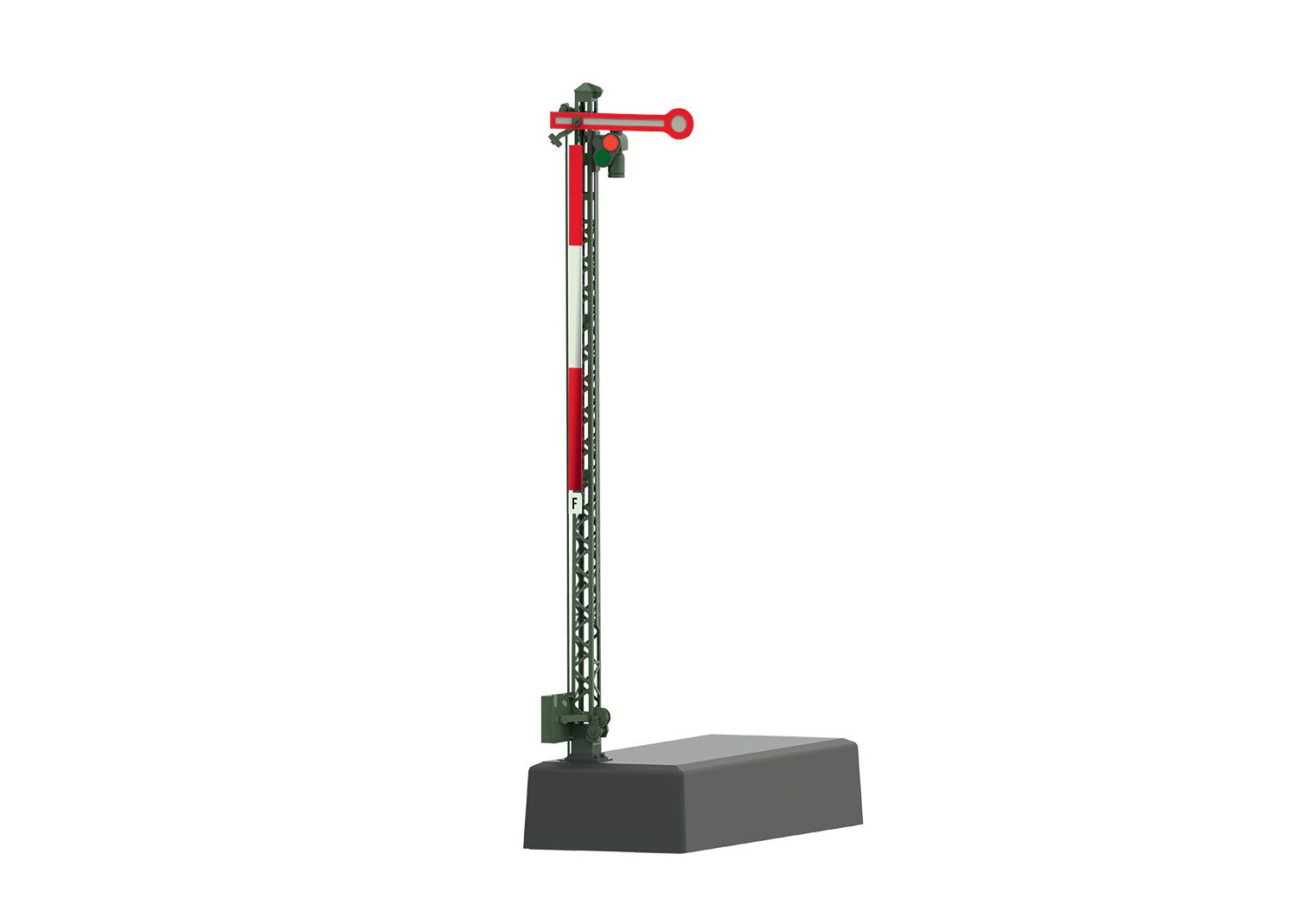

Maerklin 70392 - Hauptsignal 1-flügelig Gittermast mfx/DCC - Spur H0

Beschreibung Maerklin 70392 - Hauptsignal 1-flügelig Gittermast mfx/DCC - Spur H0

märklin H0 einflügeliges Flügelsignal als Formhauptsignal mit Gittermast und mfx Digitalfiunktion Bestimmungsgemäße Verwendung Das Signal ist zum Einbau in H0 Digital-Modellbahn-Anlagen Das Signal darf für den Analogbetrieb nur mit Stellpult 72760 verwendet werden Darf nur in geschlossenen Räumen verwendet werden. Lieferumfang märklin mfx-Hauptsignal: 1 Signal 1 Kabel mit Stecker 2 polig, rot und braun 1 Kabel mit Stecker 3 polig, - rot und rot 1 Kabel mit Stecker 3 polig, violett, rot-braun, rot-grün 2 Haltewinkel zur Unterflurmontage 1 Halteplatte C-Gleis 4 Isolierungen (rot) C-Gleis (1Spritzling) 2 Mittelleiter-Isolierung (grau) K-Gleis 1 Mittelleiter-Anschluss K-Gleis 1 Schiebebilder zur Kennzeichnung Einbauanleitung mit Schablone zur Unterflurmontage Garantieurkunde Für die Unterflurmontage zusätzlich benötigtes Werkzeug: Schraubendreher 4x Senkkopfschrauben Ø 2,5mm x (Länge abhängig vonder Einbautiefe) Bohrer Ø 16mm und 2mm Technische Daten: Belastung 100 mA Belastung Gleisausgang max. 2 A Spannungsfestigkeit max. 40 V Funktionen: Multiprotokoll fähig: fx (MM), mfx* und DCC Einstellen der Betriebsart mittels DIP-Schalter Einstellbare Adressen mit DIP-Schalter: 1-256 fx (MM) (Control Unit 6021/Mobile Station 60651/652) 1-320 fx (MM) (Central Station 6021x/Mobile Station 60653) 1-511 (DCC) Programmierbare Adressen über CV 1-2.040 DCC Änderungen der Eigenschaften über CV Stromversorgung über Digitalstromkreis
