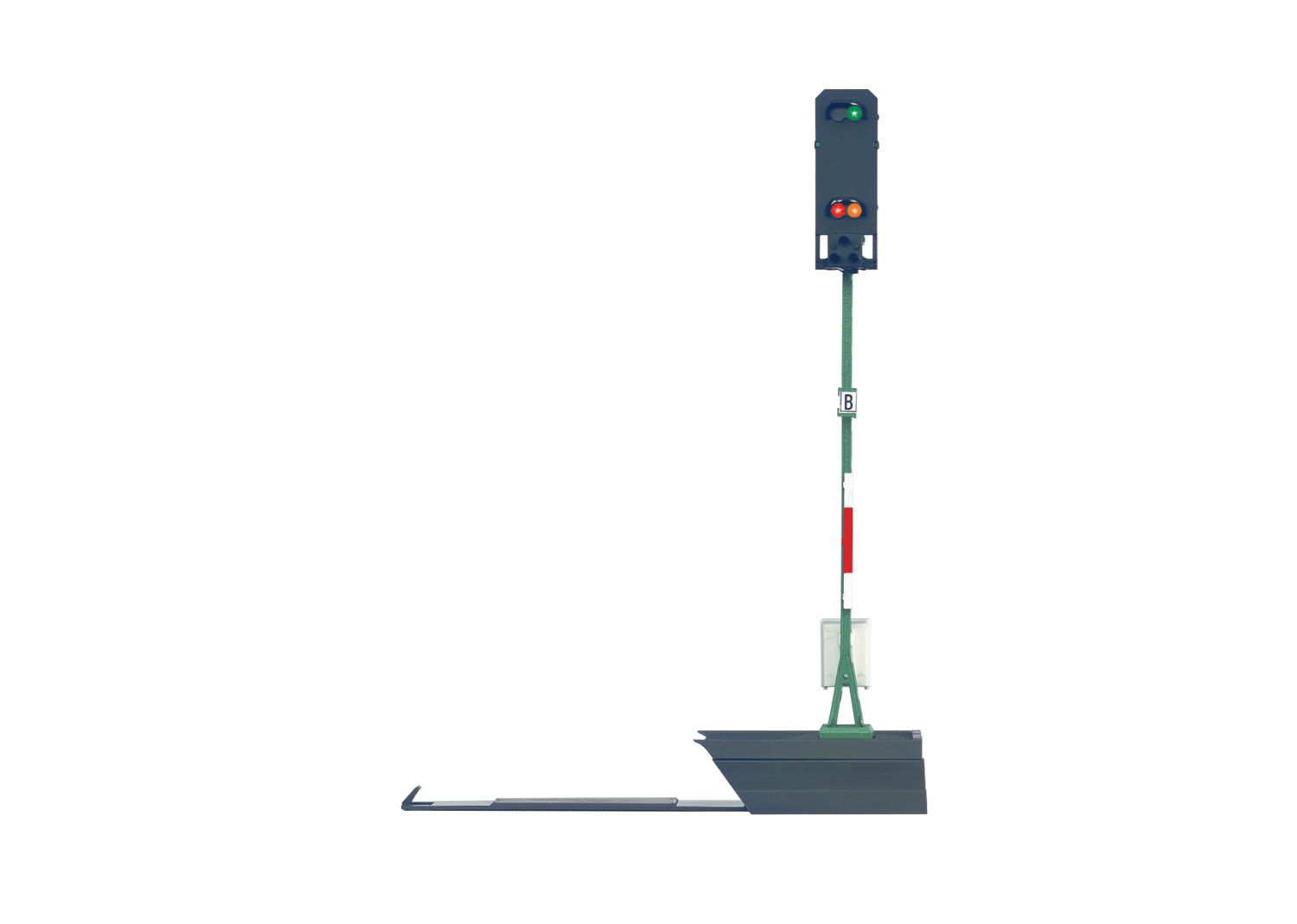

Maerklin 76493 - Licht-Einfahrsignal digital und analog - Spur H0

Beschreibung Maerklin 76493 - Licht-Einfahrsignal digital und analog - Spur H0

MÄRKLIN Spur H0 - Art.Nr. 76493 Lichthauptsignal für digital und analog Betrieb, passend für C-Gleis und K-Gleis.

Vorbild:

Einfahrsignal in Einheitsbauart der Deutschen Bundesbahn (DB). 3 Stellungen: "Halt" - rot (Hp0), "Fahrt" - grün (Hp1) und "Langsamfahrt" - grün/gelb (Hp2).

Highlights

Einfahrsignal für den Einsatz vor Bahnhöfen.

Passendes Vorsignal einzeln Art.-Nr. 76480 und 76481 oder an den Signalen Art.-Nr. 76495 und 76496.

Produktbeschreibung

Modell:

Mit integrierter Signalelektronik und 1 separaten Signaldecoder. Steuerung aller Funktionen über zugehörigen Signaldecoder im Digital-System oder mit Stellpult 72760 bei konventionellen Anlagen möglich. Signaldecoder kann unter dem C-Gleis oder unter der Anlage eingebaut werden.

Für Digital-Betrieb können die Konfiguration und die Adresse vor dem Einbau zugewiesen und getestet werden. Am Signaldecoder Anschlüsse für die Zugbeeinflussung und für 1 Vorsignal.

Höhe ohne Sockel 78 mm.

Lieferumfang:

1 Signal

1 Decoder mit Halteplatte

1 Kabel mit Stecker 2 polig, rot und braun

1 Kabel mit Stecker 3 polig, - rot und rot

2 Kabel mit Stecker 2 polig weiß und violett

1 Kabel mit Stecker 3 polig, violett, rot-grün, rot-braun

1 Fundament C-Gleis mit Abdeckung

1 Fundament K-Gleis mit Abdeckung

1 Steigungskeil

1 Abdeckung für Unterflurmontage

1 Schraube 2 x 10mm

2 Schrauben 2,5 x 20mm

4 Isolierungen (rot) C-Gleis (1Spritzling)

2 Mittelleiter-Isolierung (grau) K-Gleis

1 Mittelleiter-Anschluss K-Gleis

1 Schiebebilder zur Kennzeichnung

Einbauanleitung
